Оновлений Комплекс антен Wood Statin до Autel v.2.0
Тактико-тактичні характеристики:
Антенні комплекси Wood Station Autel з довжиною кабелю 20 м або 30 м (20+10) метрів призначені для забезпечення стабільного та далекобійного радіозв’язку між пультом керування та дроном в умовах підвищених перешкод, зокрема коли дрон знаходиться під дією засобів радіоелектронної боротьби (РЕБ).
Комплекси 20 м та 30 м відрізняються максимальною довжиною кабельною лінії яка складається з основного кабелю 20 метрів та додаткового кабелю 10 метрів (в модифікації 30 м). Антенний комплекс з кабелем 30 метрів може використовуватись лише з 20 метрами якщо такої довжини достатньо, за потреби до нього підключається додатковий кабель довжиною 10 м, чим збільшується загальна кабельна лінія від пульта керування БПЛА до зовнішніх антен з 20 до 30 метрів.
Окремо можна придбати додатковий кабель довжиною 10 м до комплексу з 20 метрами.
Комплекс підтримує роботу 6 частотних діапазонів: 800 / 900 / 1350-1450 / 2400-2485/ 5150-5350/ 5725- 5850 МГц, та дві незалежні антено-кабельні лінії (RX та TX/RX). Завдяки високій випромінюваній потужності та оптимізованій конструкції спрямованих антени з підсиленням до 15 dBi кожна, комплекс забезпечує стабільне керування дроном навіть на великих відстанях та в умовах сильного радіо ефірного навантаження.
Wood Station AUTEL 20/30 m зберігає всі алгоритми та технології передачі даних, передбачені виробником дронів AUTEL, що критично важливо для надійної роботи та збереження контролю в динамічних бойових чи складних польових умовах. Конструктивно антени однакові, але мають кріплення для зручної фіксації у різних поляризація, що суттєво підвищує стійкість до глушіння та перешкод. Комплекс зберігає робочі характеристики за будь-яких погодних умов, має надійний захист кабелів та роз’ємів, просту систему підключення й інформативну індикацію стану роботи акумулятора та сигналу, що дозволяє оператору БПЛА швидко оцінювати стан роботи комплексу.
Схематика підключення антенного комплексу спеціально адаптована для військових. Дозволяє легко та просто з першого разу правильно підключити комплекс до пульта керування БПЛА без навчання, великих інструкцій та зайвого часу. Час розгортання/згортання антенного комплексу на стандартній щоглі 12 метрів складає приблизно 5 хвилин (залежить від навичок).
У порівнянні з комплексом Wood Station Autel 15 м в 3-4 рази більш потужний та чутливий зв'язок, що на пряму збільшує відстань подавлення ворожим РЄБом. Нові антени, покращена архітектура, індикація стану роботи комплексу, робота від 220В або АКБ, інтуїтивно зрозуміла схема підключення, металевий захист кабельної лінії.
|
№ |
ТТХ |
Опис |
|
1 |
Частотний діапазон роботи комплексу |
800 / 900 / 1350-1450 / 2400-2485/ 5150-5350/ 5725- 5850 МГц |
|
2 |
Кількість каналів |
Два незалежні канали (RX та RX/TX) |
|
3 |
Потужність випромінювання (EIRP) |
10W (залежить від частотного діапазону) |
|
4 |
Тип антени |
Дві спрямовані зовнішні антени з високим коефіцієнтом підсилення до 15 dBi (в залежності від частоти), оптимізовані для керування БПЛА з швидким кріпленням під різні поляризації |
|
5 |
Кут діаграми спрямованості антен |
Від 35° до 70° залежно від частоти та поляризації |
|
6 |
Стійкість до погодних умов |
Антенний комплекс зберігає робочі характеристики за будь-яких погодних умов |
|
7 |
Сумісність |
Autel 4T/4N Max, прошивки BOOM 18, Overlord |
|
8 |
Довжина кабельної лінії |
Метало рукав з двома антенними кабелями довжиною 20 метрів. Додатковий метало рукав з двома антенними кабелями довжиною 10 метрів (в модифікації 20+10 м)
Шляхом з’єднання основного 20 метрового кабелю з додатковим 10-метровим (через високочастотні роз’єми), загальну довжину кабельної лінії можливо збільшити до 30 метрів (від пульта керування БПЛА до зовнішних антен) |
|
9 |
Захист кабелів |
Метало рукав покритий поліестеровою тканиною з камуфляжним візерунком (ММ14 або інші). |
|
10 |
Тип з'єднань |
Високоякісні роз’єми N-типу на всіх антенно-кабельних з’єднаннях. Додаткові пiгтейли N-Type – SMA (40 см) для підключення до пульта керування БПЛА |
|
11 |
Індикація та контроль роботи |
Індикація стану роботи комплексу (живлення підсилювачів та проходження ВЧ сигналу), стан залишку АКБ пульта керування антенного комплексу, стан підключення живлення 220В та АКБ |
|
12 |
Живлення та автономність |
Живлення від 220В, резервне живлення від з’ємного акумулятору пульта керування комплексом ємністю 10 000 мАг. |
|
13 |
Час автономної роботи від АКБ |
15-20 годин в режимі активної роботи |
|
14 |
Час розгортання комплексу |
Приблизно 5 хвилин. Антени мають швидкі кріплення до щогла, кабелі фіксуються додатково до щогла стяжкою (в комплекті), основний час розгортання це розміщення та підйом щогли. Для підключення комплексу з 30 метрами кабелю потрібно з’єднати сукупно 6 роз’ємів N-Type та 2 роз’єми дата порта. |
|
15 |
Транспортування / зберігання |
комплекс поставляється в ящику з фанери розміром 60х50х42 см (ШхВхД), рюкзак для зберігання антен, пульта керування та АКБ |
|
16 |
Технічні умови |
ТУ У 26.3-3163007319-002:2025 |
|
17 |
Відповідність стандартам |
MIL-STD та NATO/IEC |
|
18 |
Контроль якості |
Кожин антенний комплекс на всіх етапах виробництва проходить перевірку на лабораторному обладнанні Anritsu |
|
19 |
Вага Нетто |
15 кг |
|
20 |
Вага Брутто |
28,5 кг |
|
21 |
Гарантія |
12 місяців від виробника |
Дальність польоту Autel 4T/4N Max із антенним комплексом Wood Station Autel 20/30 m
Дальність стабільного керування дроном Autel 4T/4N Max із використанням антенного комплексу Wood Station Autel залежить від багатьох факторів, ключовими з яких є умови розташування та висота встановлення антен.
За оптимальних умов, комплекс забезпечує зв’язок на відстані понад 10 км, проте цей показник може змінюватись залежно від перешкод на місцевості (ліси, пагорби, будівлі), рівня радіоперешкод у зоні операцій, метеорологічних умов (дощ, сніг, туман), висоти польоту БПЛА тощо. Антенний комплекс не обмежує дальність польоту БПЛА. Як правило головне обмеження це запас заряду АКБ БПЛА.
Переваги та відмінність
- Модульність антенного комплексу дозволяє за необхідності проводити локальний ремонт або заміну окремих елементів у разі пошкодження чи знищення. Всі складові комплексу доступні в продажі окремо.
- Підсилювачі сигналу для покращення стійкості зв’язку вбудований в кабель.

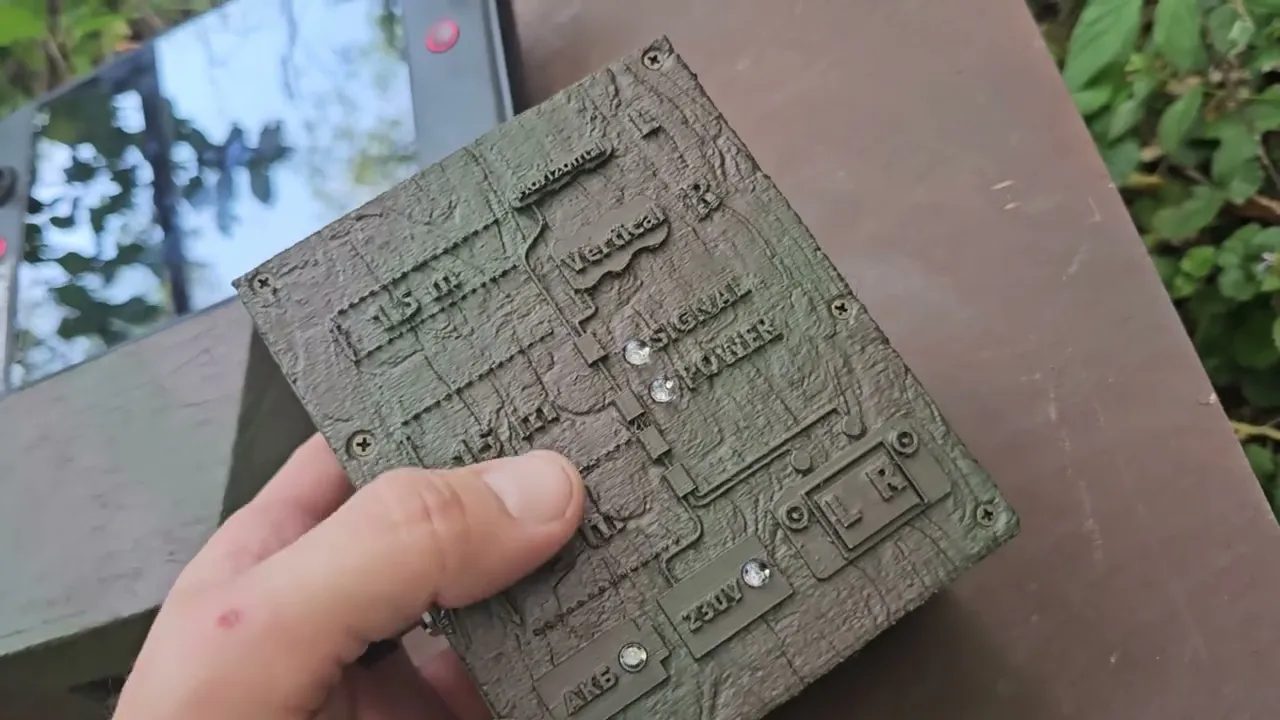

- Пульт керування комплексом розташовується безпосередньо біля оператора, що дає повний контроль за станом роботи всієї системи в режимі онлайн.
- Пульт управління комплексом має вбудований блок живлення, що дозволяє живити комплекс на пряму від звичайних 220В без АКБ, а також заряджати АКБ під час роботи дрона в повітрі або використовувати з’ємний АКБ окремо. У разі відсутності 220В комплекс продовжує свою безперебійну роботу від АКБ.
- Комплекс оснащений високоякісними роз’ємами N-Type до 6 ГГц та захисними ковпачками на кожному роз’эмі.
- КСХ антен (Коефіцієнт стоячої хвилі) в межах 1.1 - 1.4 для максимально ефективної передачі сигналу по всіх частотних діапазонах роботи БПЛА
- Фарбування всього антенного комплексу можливо звичайною спрей-фарбою для адаптації до сезону та місцевості.
- Швидкий монтаж антен до щогли, гілок або будь чого іншого. Легке налаштування поляризації антен.
Маскування та тактична перевага
- Ідентифікація позиції оператора засобами спостереження з БПЛА по антенах ускладняється завдяки оригінальному вигляду та спеціальному окрасу та текстурі антен і кабелів.
- Високоякісні антенні кабелі розміщений у металевій гофрі, покритій маскуючим матеріалом кольору "піксель ММ14". Що надає додатковий захист високо частотних антенних кабелів в процесі транспортування, зберігання, використання, не обережного поводження чи навіть шкідників таких як миші або бобри. Не поодинокі випадки коли саме метало рукав захистив кабель від пошкодження дрібними уламками.
Завдяки антенному комплексу Wood Station оператор отримує максимальну дальність зв’язку, високу стійкість до перешкод і можливість безпечного керування дроном на значній відстані від зовнішніх антен з укриття.
Таблиця відповідності антенного комплексу стандартам MIL-STD та NATO/IEC
|
Параметр |
MIL-STD (США) |
NATO / IEC |
Рівень відповідності комплексу |
|
Пилозахист |
MIL-STD-810H, Method 510.7 (Sand & Dust) |
STANAG 4370, AECTP 300, Method 316 (Dust & Sand) / IEC 60529: IP6X |
Повна відповідність |
|
Вологозахист (дощ, розбризкування, конденсат) |
MIL-STD-810H, Method 506.6 (Rain) MIL-STD-810H, Method 507.6 (Humidity) |
STANAG 4370, AECTP 300, Method 512 (Rain) AECTP 200, Method 205 (Humidity) / IEC 60529: IPX7 |
Повна відповідність |
|
Температури (високі/низькі) |
MIL-STD-810H, Methods 501.7 / 502.7 |
STANAG 4370, AECTP 200, Methods 201 / 202 |
Відповідність у типовому діапазоні експлуатації |
|
Температурні перепади |
MIL-STD-810H, Method 503.7 |
STANAG 4370, AECTP 200, Method 203 |
Повна відповідність |
|
Вібрація |
MIL-STD-810H, Method 514.8 |
STANAG 4370, AECTP 400, Method 414 |
Висока відповідність (металорукав, жорсткий монтаж) |
|
Ударостійкість, падіння |
MIL-STD-810H, Method 516.8 (Shock) |
STANAG 4370, AECTP 400, Method 406 (Shock) |
Часткова відповідність — корпуси пластикові, що знижує захист при сильних ударах |
Комплект поставки антенного комплексу Wood Station Autel 20/30 м :
- Антени - 2 шт. Швидке кріплення антен до щогла - 2 шт.
- Гнучкі перехідники довжиною 40 см N-Type мама – SMA – 2 шт.
- Кабелі в металевому рукаві довжиною 20 метрів – 1 шт.
- Додаткові кабелі в металевому рукаві довжиною 10 метрів – 1 шт. (опціонально)
- Пульт керування комплексом - 1 шт.
- АКБ до пульта керування - 1 шт.
- Провід живлення 220В – 1 шт.
- Ключ на 8/10 – 1 шт.
- Рюкзак для зберігання та транспортування антен, пульта, АКБ – 1 шт.
- Транспортувальний ящик з фанери розміром 60х50х42 см – 1 шт.
До кожного антенного комплексу Wood Station додається доступ до закритого блогу по БПЛА в якому містятся корисні статті, посилання, інструкції та багато різної цікавої інформації пов'язаної з бойовим застосуванням БПЛА.
